精煉而緊湊
廣受贊譽的CL系列產品延續著Yamaha數字調音臺的工業標準，以其更好的音質、操作性和功能性，將現場數字調音臺的擴聲性能提升到了空前的水平。QL系列數字調音臺直接承襲了CL系列的核心特點和性能，將強大內部處理能力支撐的自然音質、滿足任何工作環境的便捷操作性、可靈活構建系統的內建Dante網絡等全部濃縮于這臺緊湊的機體中。QL系列調音臺針對中小型現場擴聲、企業活動、固定安裝等用途，提供了一體化的調音、效果處理和信號引導功能。
QL5數字調音臺
32 + 2 推子可進行各種通道布局。緊湊卻具備大型通道處理能力的調音臺。
- 混音通道：64 單聲道，8 立體聲。
- 母線：16 混音，8 矩陣 （支持“輸入”→“矩陣”）。
- 本地 I/O：32 進， 16 出。
- 推子數： 32 + 2 （主輸出）。
- 不銹鋼 iPad 支撐架。
QL1數字調音臺
16 + 2 推子，緊湊且可以機架安裝。
- 混音通道：32 單聲道，8 立體聲。
- 母線：16 混音，8 矩陣 （支持“輸入”→“矩陣”）。
- 本地 I/O：16 進， 8 出。
- 推子數： 16 + 2 （主輸出）。
- 可通過選購 RK1 機架安裝配件實現機架安裝。
Rio3224-D網絡設備及擴展卡
I/O接口箱，5U 尺寸的Rio3224-D 提供了32 輸入, 16 輸出, 以及4個 AES/EBU 輸出。
Rio1608-D網絡設備及擴展卡
I/O接口箱，3U 尺寸的Rio1608-D提供了16 輸入以及 8輸出。
Ri8-D網絡設備及擴展卡
輸入接口箱，1U 尺寸的 Ri8-D 提供了 8 輸入。
Ro8-D網絡設備及擴展卡
輸出接口箱，1U 尺寸的Ro8-D 提供了 8 輸出。
Mini-YGDAI Cards網絡設備及擴展卡
MY擴展卡，MY (Mini-YGDAI) 系列擴展卡可選配插入數字調音臺以及DME系列后面板的I/O卡槽中。同樣擁有各類第三方擴展卡。
處理能力日新月異的，為了大程度地利用其潛力塑造全新的聲音，工程師們必須以無染色的自然聲為起點。QL系列體現了Yamaha的純自然聲理念，忠實還原準確的原聲。
每個零件的作用都是以制造優質的聲音為使命
只有在信號源的聲音基礎忠實原聲、準確、無染色的情況下，才有可能自如地進行創造性調音。CL系列的大特點—純凈的自然聲，同樣被賦予了QL系列。從結構設計到端口位置、供電、接地到每個單獨部件等每個細節都經過縝密的分析，再經整合，成為超高品質的QL調音臺。噪音可能影響數字調音臺的性能，設計者對噪音的多種產生途徑進行了全面分析，終有效地進行消除。系統時鐘抖動會影響AD/DA轉換器的性能，因此我們對其詳細分析，并通過修正內部FPGA布局、重新引導時鐘信號路徑以進行優化。上述的所有措施所達成的性能結果，不僅要通過科學而嚴格的技術手段進行測試，還聘請了業界苛刻的音響工程師親耳測試，獲得終認可后才可面市。
傳奇在繼續
在QL調音臺無染色的聲音基礎上，精選的強大處理已為重新定義個性化的聲音做好了準備。世界上負盛名的一些模擬器材往往以其音樂化的聲音廣受追捧，Yamaha的數字技術能夠地再現其品質和表現力，而Yamaha的音樂、語音混音技術的一致性和清晰度給業界帶來了革命性的變化。音頻大師們?yōu)槲覀儷@取佳聲音提供了有價值的手段，為獲取這些聲音而開發的技術，反映出Yamaha對這種寶貴傳統的尊重。同時，Yamaha以技術不斷支持的音響工程師們，為他們成未來的創新之路。
VCM技術和Rupert Neve

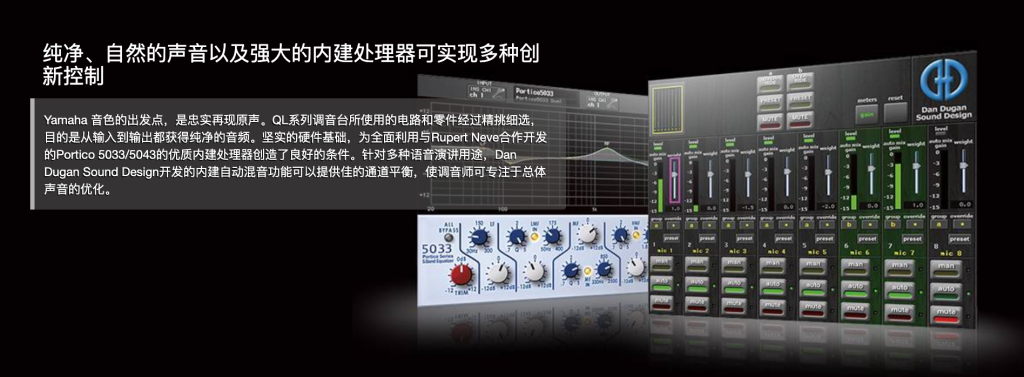

QL系列承襲了CL系列全部的處理能力。大部分處理器基于虛擬電路建模(VCM)技術，該技術由“Dr. K” (Toshifumi Kunimoto)和他的“K#8217;s lab”團隊開發，他們是Yamaha業界的前沿數字技術開發部門。VCM可以準確模仿模擬音頻器材的電路和性能，細化至每一個電阻、電容的零件特性都進行數字化模擬。VCM的模擬技術具備的真實性和音樂化，甚至可以建模模擬音響界負盛名的傳奇大師——Rupert Neve的作品，經大師認可并與其合作，他的Portico 5033 EQ和5043壓縮器已經由Yamaha通過VCM技術全部應用到QL調音臺的板載處理器中。
內建了革命性的Dan Dugan自動混音器
通過與Dan Dugan Sound Design公司的深度合作，具有先進算法的Dan Dugan自動話筒混音技術已經被應用到QL系列調音臺。方便的設置：只需將處理器插入多16個通道，即可自動優化話筒增益的分配。增益控制平滑流暢，像一名經驗豐富的音響師正在操作一樣。系統能夠有效降低反饋和梳狀濾波問題。對于演講用途，尤其是脫稿演講時，該功能可讓調音師擺脫不斷操作推子的工作，專注于其它調音細節，從而獲得持續的高品質混音。
更多關于“Dan Dugan Automatic Mixer”的介紹?
精細的控制，易于流暢地操作
高效率現場擴聲的基本要求是迅速響應、快速應對并滿足客戶的變更指令。QL系列調音臺內建大型觸摸屏，“觸摸和轉動”旋鈕是一種其流暢、高效的控制界面。推子觸感和通道名稱畫面的可視化等細節得到進一步加強，可提供全面而細致的總體操作體驗。通過iPad或計算機進行遠程控制和離線設置等操作功能，則更加奠定了其行業的水準。
精煉的界面，直觀的操作
習慣于模擬或數字調音臺的調音師，在QL調音臺上都能順利上手。我們將世界各地用戶常年積累的訣竅和反饋信息，應用在操作界面的設計中，為滿足真實應用的多種要求提供精煉的操作界面。

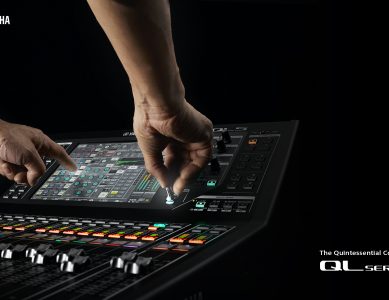

簡單的“觸摸和轉動”操作
初見于CL調音臺的觸摸和轉動形式已被業界調音師廣泛使用，并深受好評。QL具備相同的操作優勢：在屏幕中觸摸您要控制的參數，然后轉動屏幕右下方的“觸轉”旋鈕按需進行調節。顯示在旋鈕下方的顏色可以配合著選定的參數進行變化，實現明確無誤的控制。簡潔、靈敏、直觀。
Yamaha的選定通道系統
Yamaha的選定通道界面可以提供全面復雜的可用通道參數概覽，并具備通過大型觸摸屏進行直接選擇的能力。QL與CL系列調音臺裝備的顯示屏為相同類型，具有高度的可視化和流暢平穩的按壓操作響應。無論便捷的物理控制器還是創新的“觸轉”旋鈕，都能對QL調音臺的參數進行快速訪問，從而創建其高效的工作流。
基于高效理念的先進功能
再豐富的功能，如無法順利整合為便于操作的系統，其價值也將大打折扣。QL系列產品的推子和旋鈕設計，已延伸到形式和材料等細節層面。高度可視化的通道名稱畫面以及顏色，都已針對操作的便捷性和高效性加以考量。界面是人機互動中重要的部分，值得我們特別關注。
以舒適手感和可視化反饋為目標的推子設計
操作者的調音意圖首先要通過推子傳達給調音臺。QL系列直接沿用了CL系列的賽車座椅形狀的推子設計，手指停留在推子帽上的任何位置都能獲得舒適的操作感。甚至對推子帽材料的選擇都以舒適手感為出發點。推子帽的側面也雕刻了標記，便于用戶從任意角度觀察面板上的推子刻度。
可直接快速訪問的選定通道控制方式
主要選定通道參數已被分配到屏幕右側的旋鈕，便于快速調整。另外，除了可以向其分配參數的用戶自定義鍵以外，在QL系列上還擁有屏顯用戶自定義旋鈕，提供了相同的可視化參數分配自由度。如果用戶將自定義旋鈕和自定義鍵結合使用，還可大幅提高操作速度和效率。
功能強大的推子庫部分
所有的模擬輸入信號都可以分配到一個推子庫，通過切換庫，還可以訪問其它輸入輸出通道。另外提供了四個自定義推子庫，在任何用途的應用中，用戶都可以按需設置任意通道組合，大大提高了效率。自定義推子設置還能以場景形式存儲，并按需快速調出。
高度可視化通道名稱和顏色
每個通道推子上方的微縮顯示屏可以顯示通道名稱和推子設置。另有能以八種顏色發光的色塊，配合著觸摸屏中顯示的通道顏色，便于視覺化分辨通道。八種顏色，加上“黑色”，共有九種顏色編組。這些高度可視化的顯示畫面，在戶外明亮環境和室內昏暗環境中都能提供出色的可辨性。
可擴展一體化支持能力，適于多種用途
除了充足的模擬輸入和輸出能力，QL系列調音臺還內置了與CL系列調音臺相同的Dante音頻網絡協議。另外，創新的“端對端”功能可以將任意輸入端口跳線到任意輸出端口，使QL調音臺變成另一臺QL或CL調音臺的遙控I/O接口設備。加強了如雙軌和多軌錄音功能、可按需提升處理能力或I/O接口能力的雙MY擴展槽，這些都決定了QL調音臺可成為多種擴聲用途的核心設備。
具備靈活網絡能力的一體化調音臺
的現場擴聲領域中，網絡連接能力變得愈加重要，QL系列的到來滿足了這一需求。除了一體化的操控功能，QL還帶有目前廣泛使用的Dante數字音頻網絡協議，該協議由Audinate公司開發，已成為音頻業界的標準功能。這意味著QL調音臺可以與CL系列產品和R系列I/O機架接口設備等Dante兼容設備協同工作，從而搭建任意?別和復雜程度的擴聲系統。
單臺調音臺包攬全部工作
每臺QL系列調音臺都具備大量的內建輸入和輸出能力，適用于多種用途，無需再使用舞臺接口箱或其它外接器材（QL5有32路輸入和16路輸出，QL1為16路輸入和8路輸出）。很多任務，您只需一臺調音臺即可開工，這代表著的便攜性和高速的安裝調試。
卓越的內建Dante網絡
網絡技術的精確同步能力，可以產生低延遲和低抖動以及高采樣精度，這使得調音工作更加迅速、易于安裝調試。獨立的ID會分配給Dante網絡中的每臺設備，實現了自動化的設備識別和方便的跳線。快速的安裝調試，意味著將更多寶貴的時間用于更重要的調音工作。
可靠的冗余能力
網線和交換機可能出現故障，但由于Dante的冗余連接支持功能，即使網絡出現了問題，也不會影響演出。冗余連接中的主從設備連接可以設置為星形網絡配置，這使得網絡中任意部分出現問題都不會中斷信號流，更不會使整個網絡蕩機。
“端對端”功能加強了系統能力
“端對端”是Yamaha的新產品特性，可以讓QL系列調音臺的輸入和輸出口作為一個更大型系統的組成部分進行使用，為主擴聲和監聽調音臺的擴展連接提供了空前的可能性。增益補償功能又為該功能錦上添花，擴展出更多應用性。
更多關于#8221;Port to Port#8221;的介紹?
搭建系統無需更多器材
無需經過混音通道，直接將輸入端口連接到輸出端口的功能，為引導模擬、Dante和MY插槽輸入和輸出口之間的信號提供了無限的自由度。例如，QL調音臺可以當做另一臺QL或CL調音臺的I/O設備使用，同時還可起到監聽調音臺的作用。不僅整臺QL調音臺可作為監聽以及I/O接口使用，模擬增益部分也可以從主擴聲位的QL或CL調音臺進行遠程控制。還可對調音臺接收到的模擬信號進行混音的同時，通過Dante等方式直接發送到多軌錄音系統。因此提供了更多的連接可能性。
可共享I/O機架，卻不用擔心增益錯誤
在多臺調音臺之間通過Dante網絡功能和端對端功能共享輸入口時，其中一個調音臺上調節增益，可能會破壞另一臺調音臺上的混音平衡。增益補償功能避免了這個問題的發生。增益補償可以在數字階段自動應用，讓所有通過網絡發送的信號的增益保持一致。
創造性調音所需的一切
QL調音臺包含一個虛擬處理機架，可讓操作者像處理外接機架設備一樣選擇和跳線內部處理器。CL系列廣受好評的高品質處理器已全部裝備到QL調音臺。聲音塑形工具待命供您操作。
Premium機架
包括被世界錄音棚廣泛使用的Portico處理器（與Rupert Neve Design合作開發）在內的多八個VCM效果器可以裝載到虛擬機架，這相當于擁有了與外接模擬處理器同等的性能。更重要的是，將錄音棚等?的聲音品質和音樂化的音色移植到了現場擴聲領域。
效果機架
46個環境效果器和8個插入式效果器中，多可以將8種裝載到QL的虛擬機架。這其中包含眾多Yamaha REV-X混響效果器，協助處理復雜的調音。任何已裝載的效果器都可以單獨切換為圖形EQ操作。
GEQ 機架
GEQ機架為輸出母線和其它母線中插入式圖形EQ提供了理想的選擇。多可以裝載8個31段圖形均衡器，其中任何一個都可以切換為雙15段“Flex15GEQ”均衡器使用，可以從31段頻率中控制任意15段頻率。因此，8個機架插槽多可以同時容納16個EQ處理器?？梢酝ㄟ^GEQ機架，將Dan Dugan Automixer設備插入輸入通道，為演講等用途提供多16通道的自動混音處理能力。
兩軌/多軌錄音和回放
無論希望用雙軌錄音或回放，還是全面的多軌錄音/回放，在QL系列調音臺上執行都易如反掌。可以直接用雙軌錄音，錄制到標準USB閃存，也可以通過Dante正式以多軌錄音方式錄音到DAW軟件。通過多軌錄音形式更便于使用樂手未到現場時的“虛擬聲音檢查”功能，而雙軌功能可以播放背景音樂和音效等。
方便的兩軌錄音可錄制到USB閃存
兩軌錄音時，前面板的USB端口插入標準USB閃存驅動器作為存儲介質，能夠?qū)⒁纛l錄制為MP3格式。無需使用任何外接錄音器材，例如在演出結束之時，可將錄音交給表演藝術家。閃存卡中保存的來自計算機或其它信號源的mp3、AAC或WMA格式文件同樣可以作為BGM或音效進行播放，無需再使用額外的播放設備。
對多軌錄音的穩定支持
QL系列調音臺甚至可以方便地執行現場多軌錄音任務。通過Dante虛擬聲卡軟件，可將音頻直接發送到連接在Dante網絡中的Windows或Mac計算機。使用Steinberg Nuendo Live（另售）等計算機中運行的DAW軟件，可以同時錄音多達64軌的音頻。另外，不但是創建專業品質現場錄音的佳方式，也是創建用于“虛擬聲音檢查”音軌的佳方法。
更多關于Nuendo Live 的介紹?
擴展能力和功能性
調音臺I/O接口和功能是可以定制的，只需在Mini-YGDAI擴展槽中插入適合的Yamaha或第三方擴展卡即可實現。QL系列調音臺帶有雙Mini-YGDAI插槽，可以接受同一產品線中超過30個類型的擴展卡。
大型系統的?聯連接
多臺QL調音臺可以通過MY16-AE等I/O卡進行?聯，組成適用于超大型現場的多通道大型系統。QL調音臺還可以?聯到其它Yamaha數字調音臺，如CL系列等，更靈活地組成大型系統。
Lake處理能力
Lake處理能力已成為現場擴聲領域中標準的音箱處理功能，只需通過MY卡插槽，該功能即可輕松地添加到QL調音臺中。MY8-LAKE擴展卡是Yamaha和Lab.gruppen公司合作開發的產物，提供了Mesa EQ、Ideal Graphic EQ、Linear Phase EQ以及其它多種處理功能，無論任何應用環境的場地、尺寸、聲學條件或音箱類型，也能獲取理想的調音結果。具備對稱曲線的Mesa EQ可以插入輸入通道，作為創新的音響塑形工具和音箱處理工具使用。無限可能。Lake Controller計算機應用程序，可以集中管理和控制系統中的所有Lake設備，同時能與Smaart聲學測量工具軟件良好結合，高效地實現音箱的總體調音。
更多關于MY8-LAKE 的介紹?
緊密結合iPad和計算機的能力
使用iPad版本的“QL StageMix”應用，可以從觀眾席或舞臺等位置進行遠程調音。QL5甚至帶有支架，可以在其面板左側支撐一臺iPad，讓iPad和諧地與QL界面融為一體。另外，通過Windows和Mac計算機的“QL Editor”應用程序，也可以用計算機在線或離線設置調音臺的參數。QL Editor是一種管理場景和跳線列表數據的理想方法，比如鍵盤輸入能力是一種省時省力的輸入通道名稱的方法。同時使用QL StageMix和QL Editor軟件，能夠大大節省時間。
更多關于 QL StageMix 的介紹?
智能靈活的設計，用戶自定義控制面板
無需特別的編程技能。直觀的界面可以幫助用戶輕松創建用于音量控制的推子以及通道切換開關。屏幕上還有各種圖形元素供調用。該控制面板是個人用戶的理想之選。此外，ProVisionaire Touch 以及 ProVisionaire Control同樣可以控制MTX以及MRX系列處理器，XMV系列功放，R系列接口箱（ADDA），各類參數可以方便地匯總于同一個屏幕中顯示。
更多關于ProVisionaire Touch 的介紹?
更多關于ProVisionaire Control 的介紹?
今日的混音數據是明天的演出
由于QL和CL系列的混音數據是相互兼容的，因此某一類型調音臺上創建的數據可以直接在另一臺上讀取和使用。一個任務中耗費大量時間和精力設置所得的混音數據，可以在另一個任務中利用起來。另一方面，Yamaha的Console File Converter（調音臺文件轉換器）還提供了與PM5D、M7CL、LS9等調音臺的兼容能力。您所有精心創建的調音數據，都可以在未來的相似情景中使用。
更多關于Console File Converter的介紹?
專為現場擴聲優化的特點
盡管每個調音師都有自己習慣的使用方式，但根據大量來自專業音頻領域的反饋信息，仍可提供一套專門滿足嚴格的現場調音工作的功能特點。
300個場景記憶
多達300個調音臺設置可以存儲為“場景” 并能調出， 另外還支持場景預覽，并能獨立從USB存儲器存取場景。
多用途的輸入和輸出延遲
輸入通道上高1000毫秒的延遲可以實現精確的話筒相位補償，而輸出端口上高1000毫秒的延遲非常利于音箱距離補償和房間的聲音調整。
豐富的EQ和動態處理器
所有通道都帶有4段參數EQ和2個動態處理器（每個輸出口一個動態處理器）。還可以為帶通濾波器型EQ選擇咝聲消除器。
16個DCA編組
16個DCA編組能力可以靈活地將多個輸入通道進行編組，實現同時控制。
8個靜音編組
通過Dimmer Level功能，多個通道都可以分配到任意8個靜音編組，實現快速靜音或取消靜音。
12個用戶自定義鍵
包括推子發送（Sends on Fader）、擊拍速度（Tap Tempo）和選定設置（Set by Sel）在內的大量功能都可以分配到12個用戶自定義鍵，實現快速訪問。
多級用戶秘鑰設置
多級別用戶秘鑰可以存儲到USB閃存或調音臺內部，起到限制初級用戶或防止意外操作的作用。
5進/5出GPI接口
5進/5出的GPI接口可以讓QL調音臺響應來自外接交換機的輸入信號，也可以切換發送到外接設備的信號的打開/關閉狀態。
幫助文件
只需點擊屏顯的“Help”按鈕，即可進入內置的操作手冊?？梢灾苯油ㄟ^調音臺的屏幕載入所有必要信息，這樣無需時刻帶著打印的手冊。
